Skříň s výstrojí PZZ VÚD
výrobce: Automatizace železniční dopravy Praha (skříň), Tesla, n. p. (výstroj)
rok výroby: 1963 (aktivace 1964)
výrobní číslo: 34/63 (skříň), 227B (výstroj)
provozní nasazení: přejezd P5263 v km 8,796 v TÚ Havlíčkův Brod–Rozsochatec
provoz ukončen: 7. října 2013
převzato: 7. října 2013
stav: uložena v depozitáři, výstroj neoživena, probíhá rekonstrukce
reportáž o převzetí exponátu:
Přejezdové zabezpečovací zařízení typu VÚD z Rozsochatce
popis:

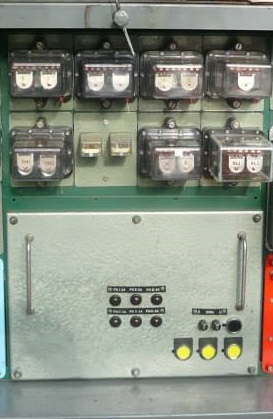

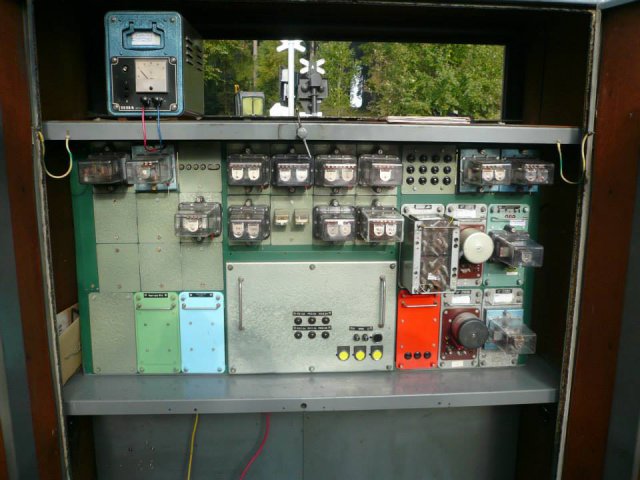

Skříň ŠM-3 s výstrojí přejezdového zabezpečovacího zařízení typu VÚD v provedení z první poloviny šedesátých let dvacátého století. Pochází z přejezdu P5263 ležícího v kilometru 8,796 mezi stanicemi Havlíčkův Brod a Rozsochatec. Skříň je v původním stavu z období počátků budování tohoto typu přejezdového zabezpečovacího zařízení. Obsahuje základní panelový rám, na němž jsou instalovány výměnné i nevýměnné panely, obsahující relé, transformátory, kodér, dekodér, kondenzátory, pojistky a ostatní prvky zařízení. Pod rámem, upevněným ve střední části skříně, se nachází oddělený prostor pro dvě alkalické akumulátorové baterie uchycené ve zvláštních výklopných držácích. Baterie slouží pro nouzové napájení zařízení při výpadku rozvodné sítě a zároveň napájejí všechny stejnosměrné obvody zařízení i při jeho normálním provozu. Horní část skříně má polici, sloužící k odkládání náhradních dílů a nářadí. V zadní části skříně je v základním rámu upevněn rotační měnič a v dolní části se nachází kabelové závěry. Pro potřeby údržby je v zadní části skříně umístěn ocelový skládací žebřík vybavený dvěma háky sloužícími k zavěšení na zvláštní držák na výstražníku. Ke standardní výbavě dále patří speciální tyč určená k navracení poruchových štítů do základní polohy a elektrická ruční svítilna. Skříně dodávané od 1. ledna 1967 měly ochrannou stříšku, bílý nátěr namísto šedého a stavěly se na celobetonový základ. Skříň bude v muzejní expozici CHŽK použita k ovládání tří výstražníků typu VÚD, přičemž dva výstražníky budou v původním a jeden v novějším provedení. Zajímavým technickým vývojem prošla i kontrolní skříňka PZZ. Provedení pro přejezd na trati a pro přejezd v dopravně dodávané podnikem Tesla se výrazně lišilo od pozdějšího provedení pro přejezd na trati a pro přejezd v dopravně vyráběného v podniku AŽD Praha.
