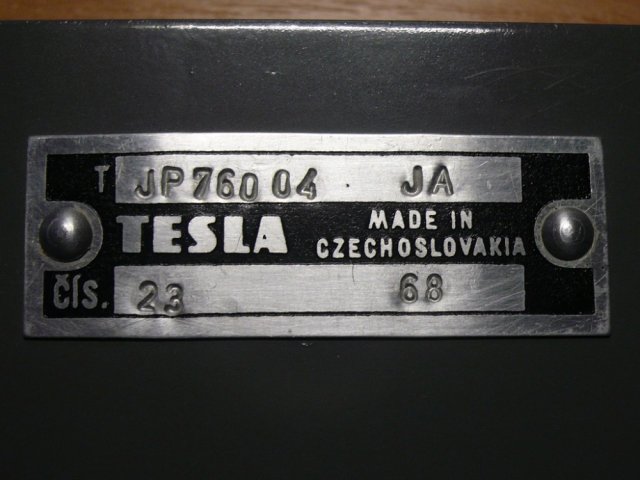

Kontrolní skříňka pro PZZ VÚD v dopravně, novější provedení
výrobce: Tesla, n. p.
rok výroby: 1968
výrobní číslo: 23
provozní nasazení: přejezd P3808 v km 24,934 v dopravně Humpolec
provoz ukončen:
převzato: 7. listopadu 2013
stav: opravena, uložena v depozitáři
reportáž o převzetí exponátu: –
popis:
Novější provedení kontrolní skříňky přejezdového zabezpečovacího zařízení typu VÚD pro přejezd v dopravně. V tomto provedení byly skříňky dodávány od začátku sedmdesátých let dvacátého století. Skříňka pochází z přejezdu P3808 v kilometru 24,934 v dopravně Humpolec. Kontrolní skříňka přejezdového zabezpečovacího zařízení typu VÚD se osazovala na nejbližším stanovišti obsazeném železničním zaměstnancem. Jeho činnost indikuje doutnavka, napájená střídavým elektrickým proudem. Stálé svícení doutnavky informuje o pohotovostním stavu zařízení, tedy o tom, že je schopno předepsaným způsobem varovat uživatele silniční komunikace. Přerušované svícení doutnavky znamená výstražný stav na přejezdu a její zhasnutí upozorňuje na anulační stav. Na skříňce se dále nachází dvě kontrolní žárovky L1 a L2 indikující, zda je zařízení napájeno z rozvodné sítě (zelená), nebo z baterií (žlutá), a poruchové tlačítko. To umožňuje vypnutí zařízení z činnosti při poruchovém stavu, jehož důsledkem by setrvávalo ve výstraze. Skříňka dále obsahuje dvě červené kontrolky informující o obsazení přibližovacích úseků, tlačítka sloužící k aktivaci a zrušení výstrahy při posunu, tlačítko pro výluku činnosti zařízení v případech, kdy posunový díl nezajede až do prostoru přejezdu a jedno rezervní tlačítko. Mezi výstrojí zařízení a jeho kontrolní skříňkou se veškeré potřebné informace přenášejí pouze po čtyřech vodičích. Doutnavku napájí střídavý proud. Svícení žárovek informujících o způsobu napájení zařízení přepíná směr procházejícího stejnosměrného proudu a stlačení poruchového tlačítka způsobuje rozpojení kontrolního vedení. Kontrolní skříňky prošly zajímavým technickým vývojem. V muzejní expozici CHŽK bude proto prezentováno i původní provedení pro přejezd na trati a v dopravně dodávané podnikem Tesla i inovovaná verze pro přejezd na trati. Venkovní prvky zařízení typu VÚD budou prezentovat výstražníky původního i novějšího provedení a skříň s výstrojí.
