Stojan s výstrojí PZZ vzor SSSR

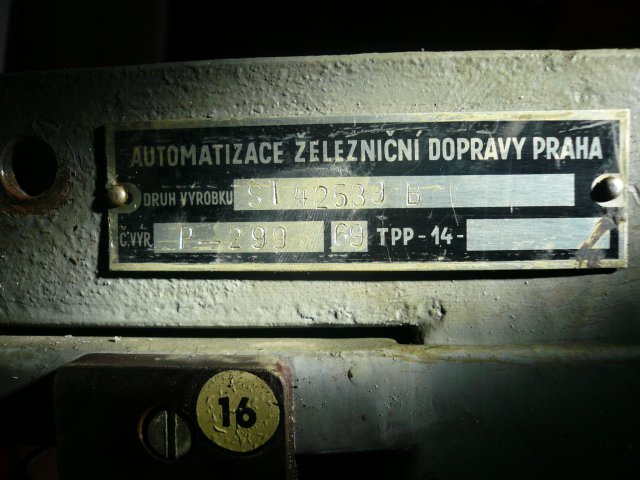

výrobce: Automatizace železniční dopravy Praha
rok výroby: 1969
výrobní číslo: P-299
provozní nasazení: přejezd P3866 v km 52,280 v TÚ Třebíč–Krahulov (Třebíč-Borovina)
provoz ukončen: 10. června 2013
převzato: 10. června 2013
stav: sestaven v depozitáři, neoživen
reportáž o převzetí exponátu: Přejezdové zabezpečovací zařízení vzor SSSR

popis:

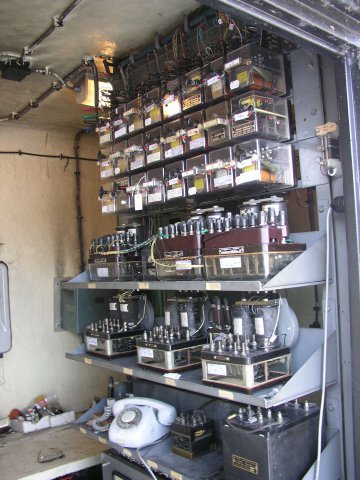

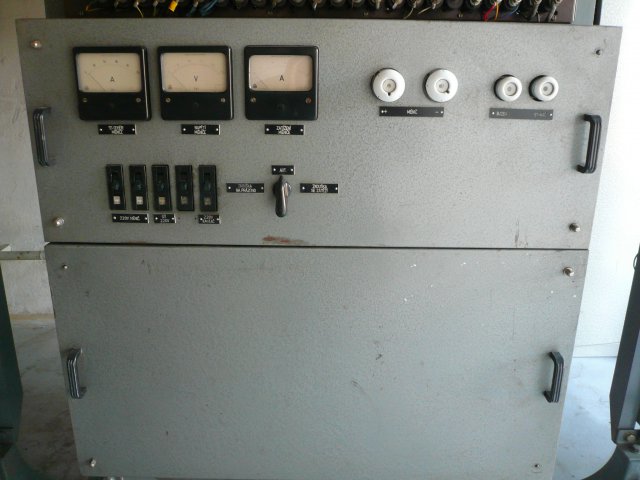

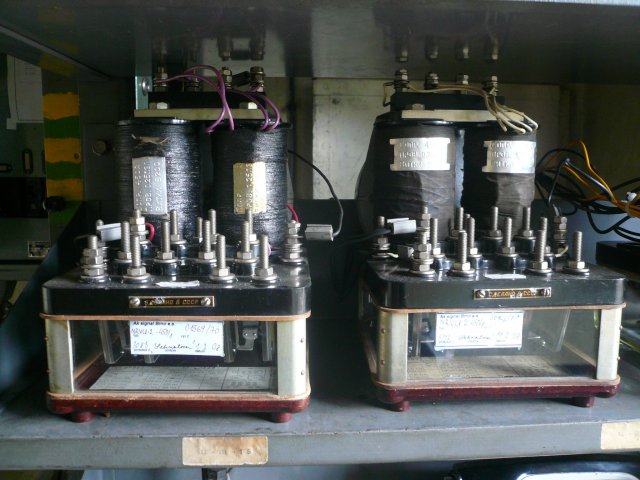

Stojan s výstrojí přejezdového zabezpečovacího zařízení vzor SSSR v provedení ze závěru šedesátých let dvacátého století. Pochází z přejezdu P3866 ležícího v km 52,280 mezi stanicemi Třebíč a Krahulov (místní název Třebíč-Borovina). Upravený stojan používaný u staničních reléových zabezpečovacích zařízení obsahuje jak malorozměrová, tak klasická relé, protože v době výroby již výrobce nasazoval namísto většiny klasických relé novější relé malorozměrová. Tři stojanové řady s těmito relé se nacházejí v horní části stojanu. Nad nimi jsou umístěny výstupní svorkovnice výstroje a pod nimi jsou na třech policích uložena zbývající klasická relé a napájecí transformátory. Pod policemi je upevněn panel s pojistkami. Spodní část stojanu obsahuje rotační měnič s ovládacím panelem. Jedná se o ukázku, jak vypadala výstroj zařízení dodávaná v samém závěru zřizování přejezdových zabezpečovacích zařízení sovětského vzoru, a tedy v již značně modernizované verzi. Původní přejezdová zabezpečovací zařízení vzor SSSR budovaná od prosince 1953 měla výstroj umístěnou v ocelové skříni a tvořila ji výhradně klasická relé. Jednalo se o upravený licenční výrobek americké firmy Westinghouse, která se ve třicátých letech podílela na modernizaci železnic v SSSR. Stejně jako v případě ostatních zabezpečovacích zařízení sovětského vzoru SSSR byla i přejezdová zařízení nejprve dovážena ze SSSR, ovšem velmi rychle došlo k zahájení jejich licenční výroby přímo v Československu. Stojan ze Třebíče bude v muzejní expozici CHŽK použit k ovládání dvou výstražníků vzor SSSR se závorou, přičemž jeden výstražník bude v původním a druhý v novějším provedení. Přejezdová zabezpečovací zařízení vzor SSSR budou dále prezentovat výstražníky bez závory, a to v původním i v novějším provedení.
