Kolejnicové doteky WSSB

výrobce: Werk für Signal- und Sicherungstechnik Berlin
rok výroby: 1984
výrobní číslo: 327, 328, 329 a 330
provozní nasazení: přejezd P2054 v km 14,215 v TÚ Úpořiny–Chotiměř
provoz ukončen: 15. července 2021
převzato: 15. července 2021
stav: uloženy v depozitáři
reportáž o převzetí exponátu: Přejezdové zabezpečovací zařízení VÚŽ 76

popis:

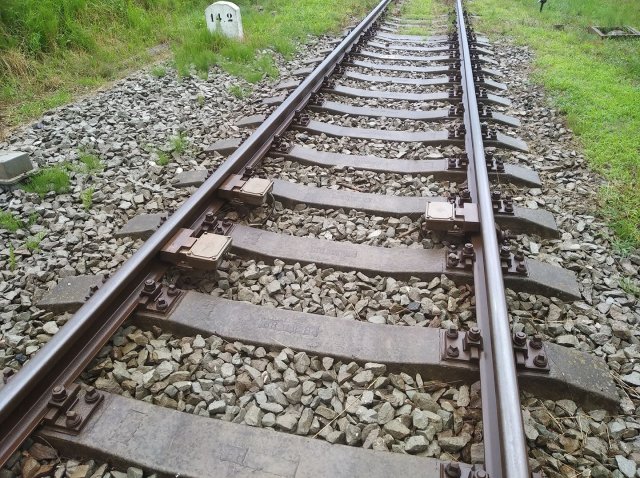

Elektromagnetický kolejnicový dotek WSSB je magneticky ovládaný mechanický kontakt, k jehož činnosti se využívá změny magnetického toku způsobeného vjetím kola vozidla do místa doteku. Snímací část doteku se upevňuje pomocí svorníku zespodu k patě kolejnice. Skříň snímací části doteku tvoří hliníkový odlitek s odnímatelným hliníkovým víkem. Ze skříně doteku vede přívodní kabel do připojovací skříňky umístěné v přibližně metrové vzdálenosti od koleje. Jedná se o čtvercovou skříňku sestavenou ze dvou litinových profilů a upevněnou na litinových držácích zapuštěných do terénu. Skříňka s výrazným logem výrobce obsahuje součástky zpožďovacího zařízení a svorkovnici, propojující přívodní kabel vedoucí od doteku s kabelem vedoucím do výstroje zařízení. Délka impulsů z magnetického kolejnicového doteku je závislá na rychlosti kolejového vozidla. Při rychlosti 100 km/h je délka impulsu cca 15 ms, což je pro správnou činnost zařízení málo. Z tohoto důvodu je nutná instalce zpožďovacího zařízení, které zajišťuje prodloužení impulzů. Přejezdové zabezpečovací zařízení VÚŽ 76 potřebuje ke své činnosti čtyři kolejnicové doteky, vždy jeden zapínací a jeden vypínací dotek pro každý směr jízdy. Pro dosažení správné činnosti doteků je nutné jejich seřízení pomocí výrobcem dodané pomůcky. Přejezdové zabezpečovací zařízení VÚŽ 76 budou v muzejní expozici CHŽK dále prezentovat skříň s výstrojí, výstražníky AŽD 71 bez pozitivní signalizace a kmenový i opakovací přejezdník.
