Výstražník AŽD 97-PV

výrobce: Automatizace železniční dopravy Praha, s. r. o.
rok výroby: 1998

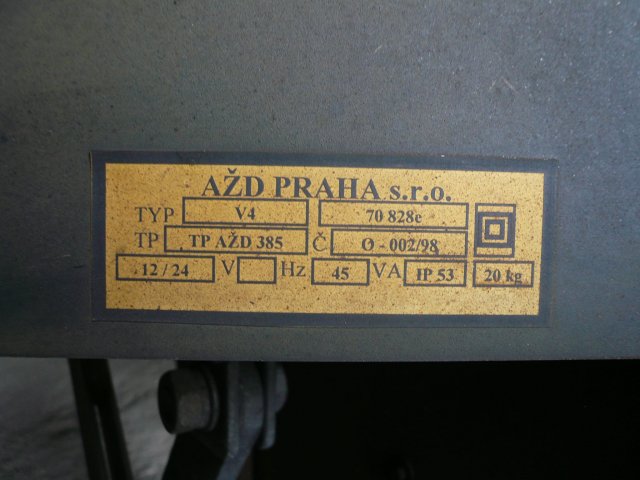

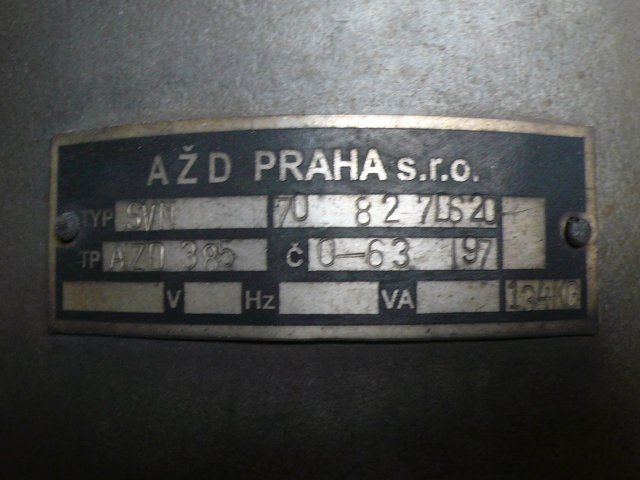

výrobní číslo: O-0002/98 (svítilnová skříň), O-63/97 (stožár)

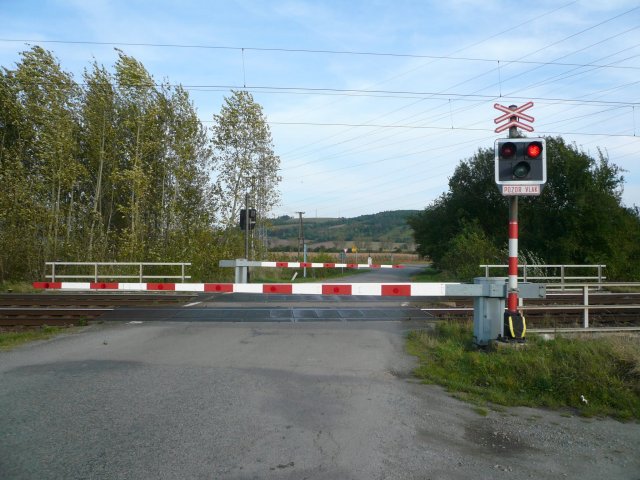

provozní nasazení: přejezd P6823 v km 212,004 v TÚ Letovice–Březová nad Svitavou
provoz ukončen: 8. srpna 2020
převzato: 6. září 2020
stav: umístěn v depozitáři
reportáž o převzetí exponátu: Vnější prvky přejezdového zařízení PZZ-EA z Moravské Chrastové

popis:

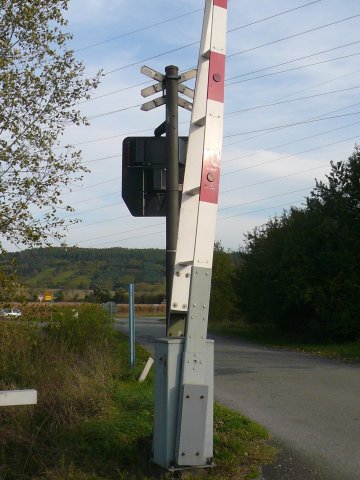

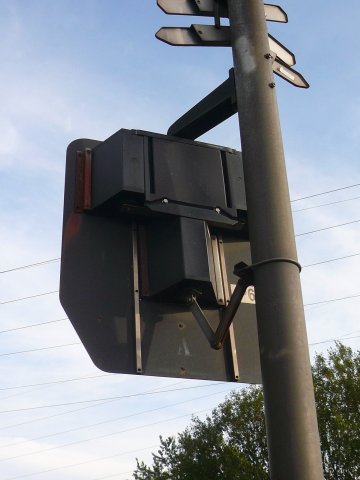

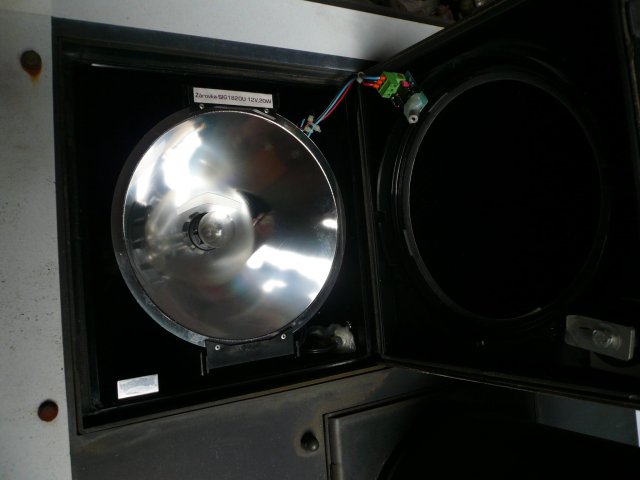

Původní verze výstražníku AŽD 97-PV. Pochází z přejezdu P6823 nacházejícího se v zastávce Moravská Chrastová, ležícího v kilometru 212,004 mezi stanicemi Letovice a Březová nad Svitavou. Stožár výstražníku je tvořen ocelovou pozinkovanou trubkou. Její spodní část je usazena v litinové patě výstražníku s kabelovým závěrem, která se čtyřmi šrouby upevňuje na betonový prefabrikát. Nad patou výstražníku je držák umožňující upevnění servisní plošinky pro udržujícího zaměstnance. Na přední straně má stožár reflexní lištu s bílými a červenými pruhy. Horní část stožáru je kryta ocelovou čepičkou a vybavena držákem nesoucím hliníkový výstražný kříž, jehož přední část je vyrobena z reflexního materiálu. Svítilnová skříň je zhotovena z plastu a k jejímu upevnění ke stožáru slouží dva držáky s možností regulace polohy. Horním držákem vstupuje do skříně přívodní kabel. Přední část skříně tvoří černý návěstní štít se silným bílým orámováním. Ve spodní části pod orámováním je umístěn reflexní nápis Pozor vlak. V návěstním štítu se nacházejí dvě svítilny s červeným světlem pro dávání světelné výstrahy a jedna svítilna s bílým světlem pozitivní signalizace. Návěstní skla a jejich ochranná stínítka jsou plastová. Přístup do svítilen při jejich údržbě nebo opravách je možný jejich vyklopením směrem dopředu. Zvonek sloužící k dávání akustické výstrahy je umístěn za dvířky v zadní horní části svítilnové skříně. Přejezdová zabezpečovací zařízení PZZ-EA bude v muzejní expozici CHŽK dále prezentovat závorový pohon ZPZ, vyráběný podnikem AŽD Praha v licenci německé fimy Pintsch-Bamag.
